Automatische Ronde Flessen Etiketteermachine

Invoering

De verticale ronde flesetiketteerder wordt ontworpen om een gerationaliseerd productiedoel te bereiken. Het etiketteringsproces is geautomatiseerd, is de verrichting eenvoudig, is de productiesnelheid snel, is de etiketteringspositie eenvormig, mooi, en proper; het is geschikt voor de ronde container etikettering in de farmaceutische, chemische, voedsel en andere industrieën, en kan op de gehele cirkel en de halve omtrek worden geëtiketteerd. Facultatieve lintcodeur en printer, etikettering tegelijkertijd om het nummer van de drukproductiepartij, de productiedatum en andere informatie te bereiken. Om de integratie van etikettering en codering te bereiken, verminderen de verpakkingsprocessen en verhogen de productie-efficiëntie.

De machine wordt aangepast geavanceerde technologie in de wereld.

1. Touch screen en PLC controle.
2. Ongeveer 30 geheugenrecepten voor etiketteringsparameters gemakkelijk voor verandering flesgrootte.
3. Het lage of ontbrekende etiket ontdekt.
4. Gesynchroniseerde snelheidsselectie
5. Servomotoraandrijving voor hoge nauwkeurigheid en hoge snelheid
6. Geen fles geen etikettering.


BeschrijvingConfiguratie OnderdelenMachine DetailsWerkende VideoContactAndere Suggesties

VK-RL verticale ronde fles zelfklevende etiketteermachine is ontworpen om redelijke productiedoelen te bereiken. Het etiketteringsproces is automatische bediening, eenvoudige bediening, snelle productiesnelheid, uniforme, mooie en nette etiketteringspositie; het is geschikt voor de etikettering van ronde containers in de farmaceutische, chemische, voedings- en andere industrieën, en kan rondom en halve cirkel worden geplakt. Optionele kleurenbandprinter en inkjetprinter, etikettering tegelijkertijd om het nummer van de drukproductiepartij, de productiedatum en andere informatie te bereiken. Realiseer de integratie van etikettering en inkjetdruk, verminder het verpakkingsproces en verbeter de productie-efficiëntie.

Het is geschikt om ronde flessen zoals PET-flessen, plastic flessen, glasflessen en metaalflessen te etiketteren. wijd gebruikt in schoonheidsmiddel, dranken, voedsel, geneeskunde en andere industrieën, die zeer productiviteit en etiketteringskwaliteit verbeteren.

Model / technische parametersVK-RL
Productie snelheid (pcs/min)40-100 (betrekking hebben op materiaal en etiketgrootte)
Etiketteringsnauwkeurigheid(mm)±1.0mm (materiaal en etiketmaten worden niet meegeteld in)
Etiket maat(mm)(L)20-300mm (H)25-140mm
Materiële maat (mm)Φ20-φ100mm (H)40-200mm
Rol binnen(mm)φ76mm
Buitendiameter van de rol(mm)Max: Φ320mm
Afmetingen machine (mm)(L)2000×(W)850×(H)1450(mm)
StroomvoorzieningAC220V 50Hz/60Hz 1500W (Can be customized)

Werkstroom:

Handmatige plaatsing van geplakte producten (online of draaiplateau voor flesbehandeling) >> automatisch scheiden en corrigeren en transporteren van producten >> producttesten >> productetikettering >> verzamelen van gelabelde producten (betreden van het volgende proces) >> producten afhalen.

Werkingsprincipe:

Nadat de flessen de transportband van de etiketteermachine zijn binnengegaan, worden de flessen met een constante snelheid naar de etiketteermachine gevoerd. Het mechanische bevestigingsapparaat scheidt de geplakte voorwerpen door een vaste afstand en duwt de geplakte voorwerpen in de richting van de transportband. Na het mechanische systeem (aandrijfwiel, etiketteringswiel en haspel), trekt het aandrijfwiel met tussenpozen de etikettenriem in beweging, en het etiket wordt uit de haspel getrokken en op het te plakken voorwerp geplakt via het etiketteringsapparaat.

Uitrusting Voordelen:

1. De aanpassing is eenvoudig, en de voor en achter, links en rechts, op en neer richtingen, vlakke hellingshoek en verticale vlakke hellingshoek aanpassingszetels worden geconfigureerd. Er is geen dode hoek voor verschillende flesvorm omschakeling, die voldoet aan de GMP productie eisen;

2. Automatische flessenscheiding, elimineert effectief flessenscheiding veroorzaakt door flesfout en verbetert de stabiliteit;

3. Het heeft automatische sluitingsfunctie, de functie van het productietellen, machtsbesparing functie (wanneer er geen productie binnen de vastgestelde tijd is, zal het materiaal automatisch aan de standby-staat van de machtsbesparing draaien), snelle functie van productienummer het plaatsen, parameter het plaatsen beschermingsfunctie (parameter het plaatsen is verdeeld in gezagsbeheer), die voor productiebeheer geschikt is;

4. 5. De krachtige functie, de controle van het kleurenaanrakingsscherm, Chinese en Engelse facultatieve verrichtingsinterface, geschikt en intuïtief, de krachtige functie van het gegevensgeheugen, kan 50 groepen etiketteringsparameters, met de functie van het productietellen, machtsbesparing, de snelle functie van het productienummer die, de functie van de parameter plaatsende bescherming, geschikte productiebeheer opslaan, kan de verschillende schakelaar van de productetikettering door één sleutel, zonder herhaalde debugging, eenvoudig en snel worden gerealiseerd Goede foutenherinnering en hulpfunctie;

6. Hoge Stabiliteit. Het ingevoerde eerstelijnsmerk wordt goedgekeurd voor de metende norm en het meten van objectsensor, met hoge opsporingsgevoeligheid, stabiele prestaties en duurzaamheid; het stabiele en duurzame kader en de diverse delen keuren gestandaardiseerd modulair ontwerp met volledige verwisselbaarheid en 24-urenverrichting goed om veiligheid en stabiliteit te verzekeren.

7. Het is veilig en hygiënisch. Het geval wordt gemaakt van roestvrij staal SUS304 en T6 aluminiumlegering. Het zal nooit roesten en voldoet aan de uitstekende GMP productienorm;

Optionele functies en onderdelen:

1. Codeprinter: De hete printer kan de productiedatum, vervaldatum, batchnummer, enz. afdrukken. Markering en etikettering worden gesynchroniseerd om de productie-efficiëntie te verbeteren.

2. Inkjetprinter: Het kan de heersende stromingsinkjetprinter in de markt aanpassen, sproeicode op de aangewezen positie van het etiket, en volkomen combineren met de etiketteringsmachine.

3. Universele Sensor: De gewone sensor kan geen transparant etiket ontdekken, zodat moet het met speciaal elektrisch oog worden gebruikt dat uit Duitsland wordt ingevoerd.

4. Lezer: Lees tweedimensionale code, streepjescode en andere informatie, gemakkelijk om productgegevensbestand voor producttraceerbaarheid tot stand te brengen.

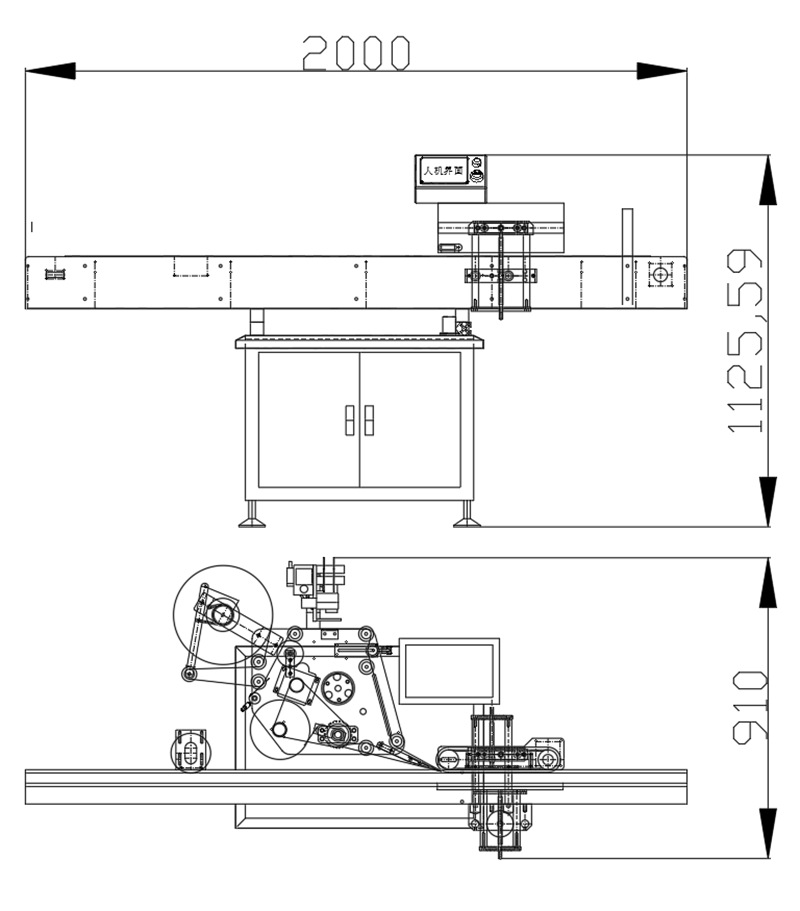

Tekening:

Tekening

Serial NumberNameITEMBrandCountry of Origin
1HMI1SiemensGermany
2PLC1SiemensGermany
3Labeling motor1PanasonicJapan
4Labeling motor driver1PanasonicJapan
5Conveying motor1JianmingShanghai China
6Conveyor motor frequency converter1SiemensGermany
7Bottle dividing motor1JSCCGermany
8Bottle dividing motor controller1JSCCGermany
9Label motor1JSCCGermany
10Label motor controller1JSCCGermany
11Low voltage electrical apparatus1SchneiderFrance
12Label sensor1OMRONJapan
13Labeling sensor1OMRONJapan
14Synchronous toothed belt1BandoJapan
15Pneumatic components1AirTACTaiwan, China
16Conveyor belt1LilaiShanghai China
17frame1Shanghai China
18system integration1Shanghai China

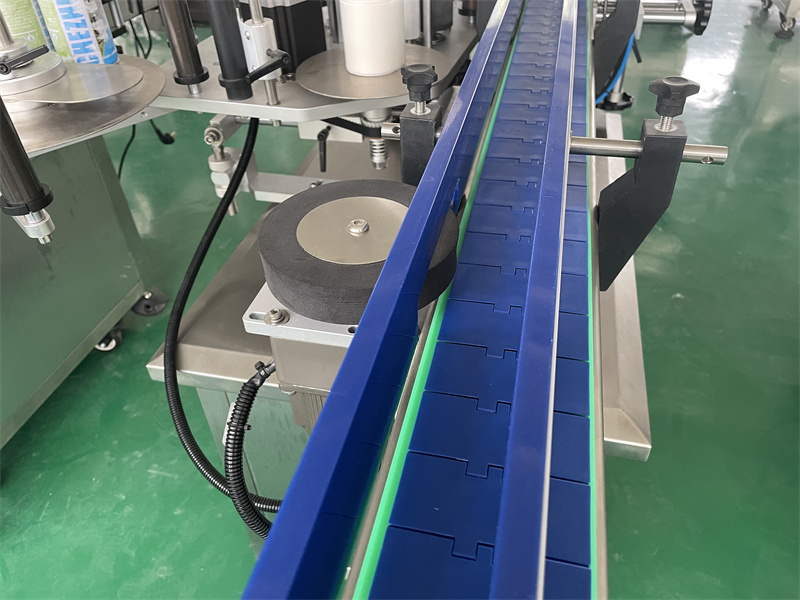

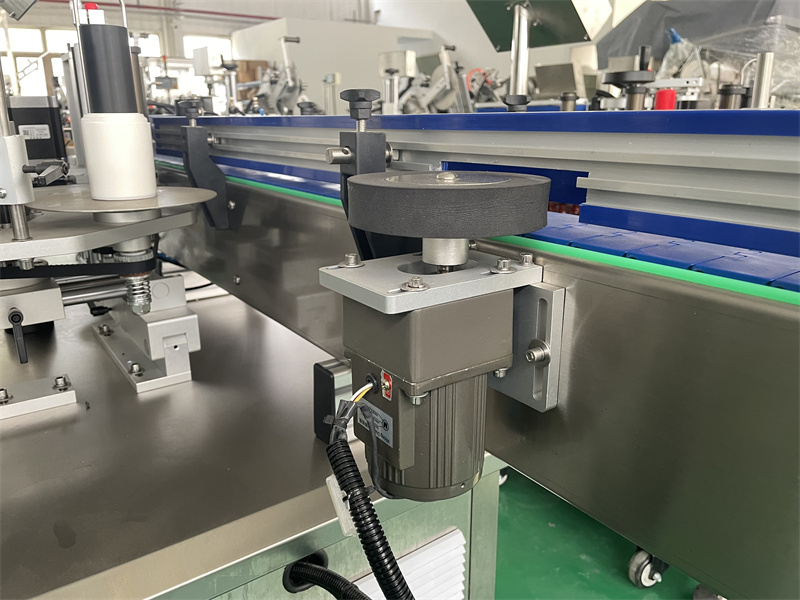

Correctiemechanisme voor flessenscheiding: motor controle, automatische aanpassing van de fles afstand, richting, zorgen voor de hele tijd;

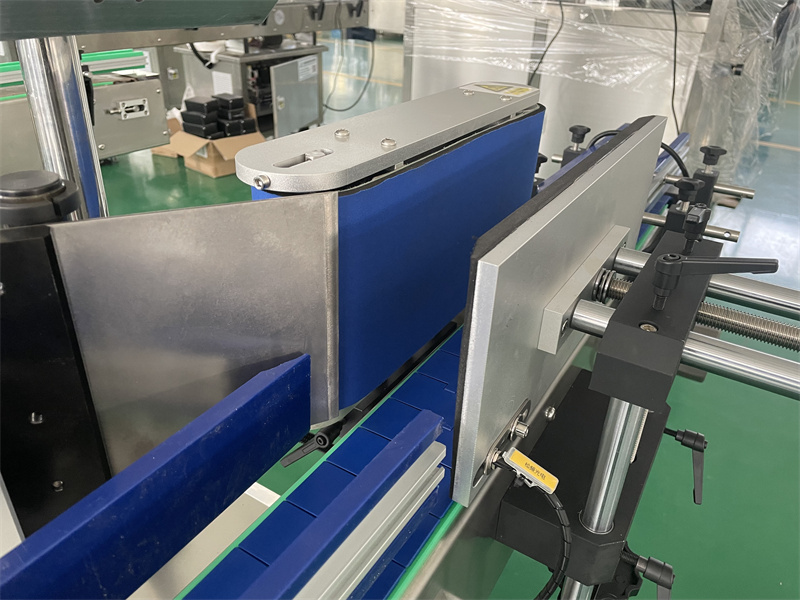

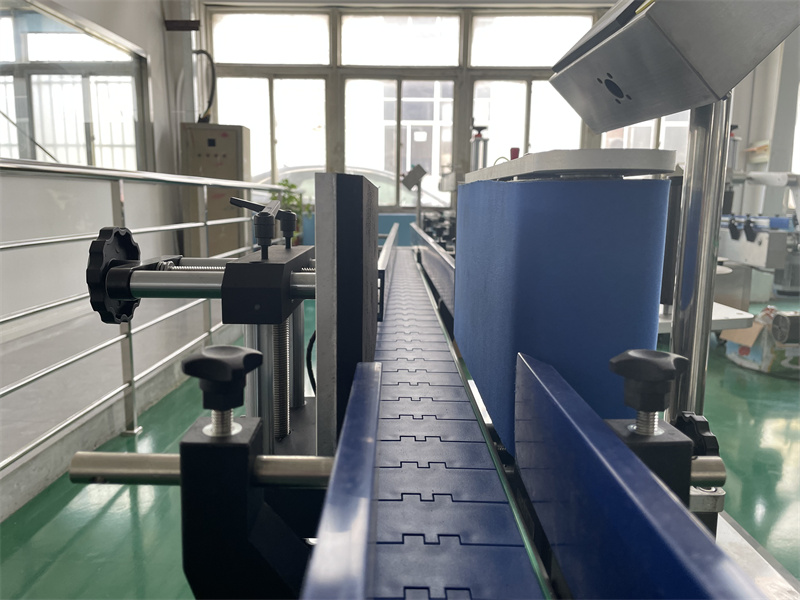

Label power mechanisme: de servomotor wordt gebruikt als de kracht, en het excentrische mechanisme wordt gebruikt om het etiketpapier te drukken om het dynamische rollen te doen, en de etiketstrippenkaart wordt gebruikt om het etiket tegelijkertijd te trekken.

Trek-label mechanisme: motor controle en transportband synchronisatie, output label.

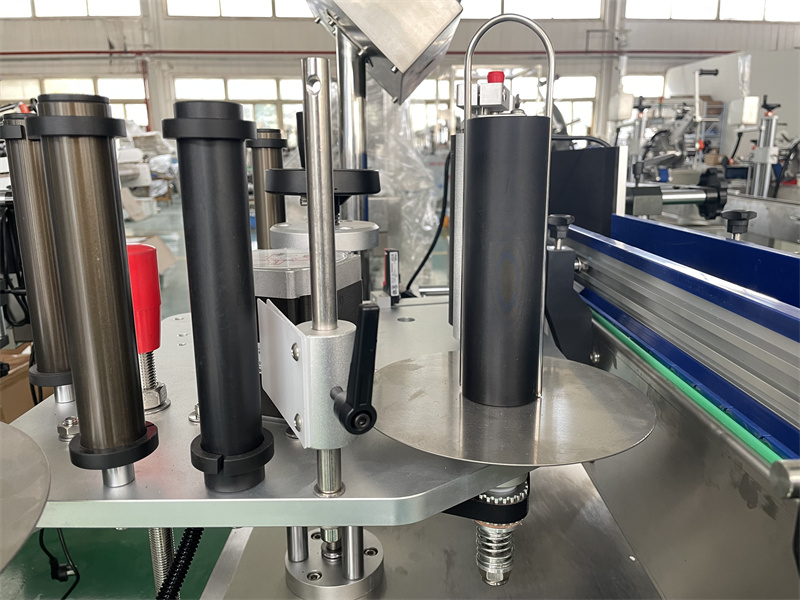

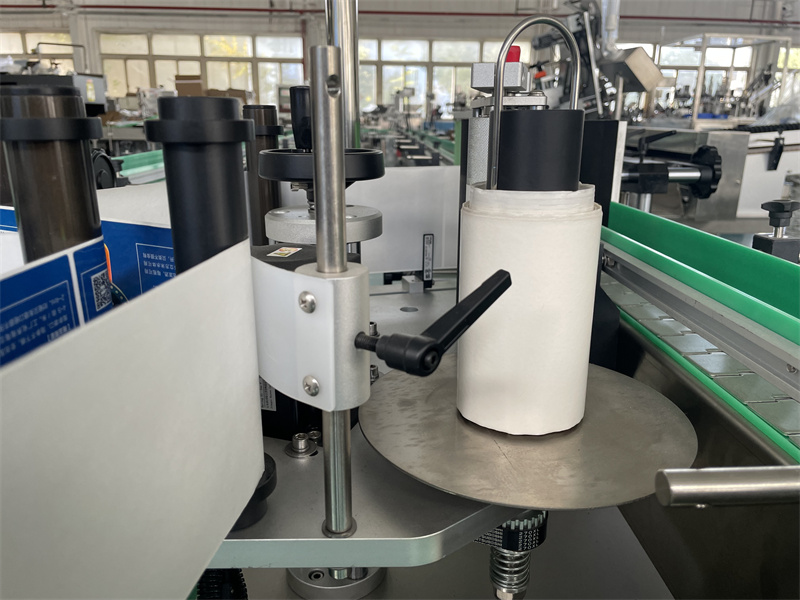

Ontvangstmechanisme: motorbesturing, synchroon met transportband en etikettentrekmechanisme voor het verzamelen van etiketbodempapier.

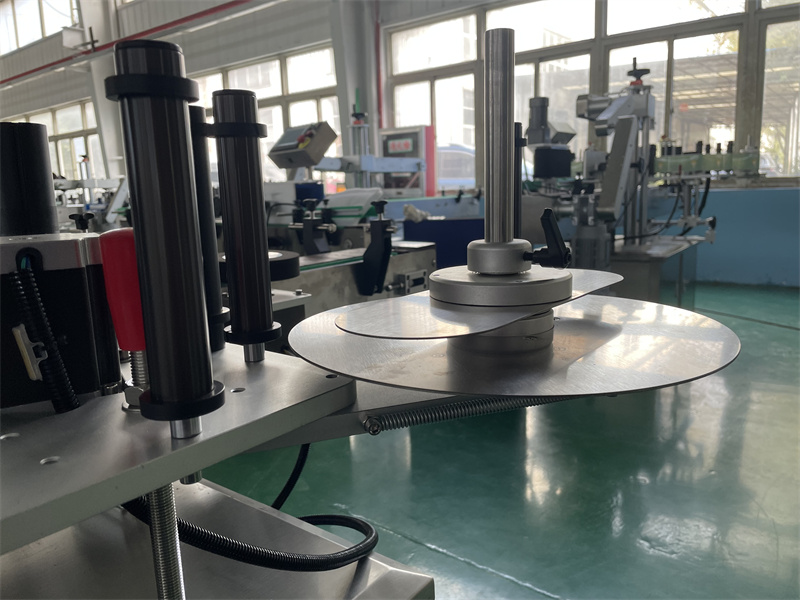

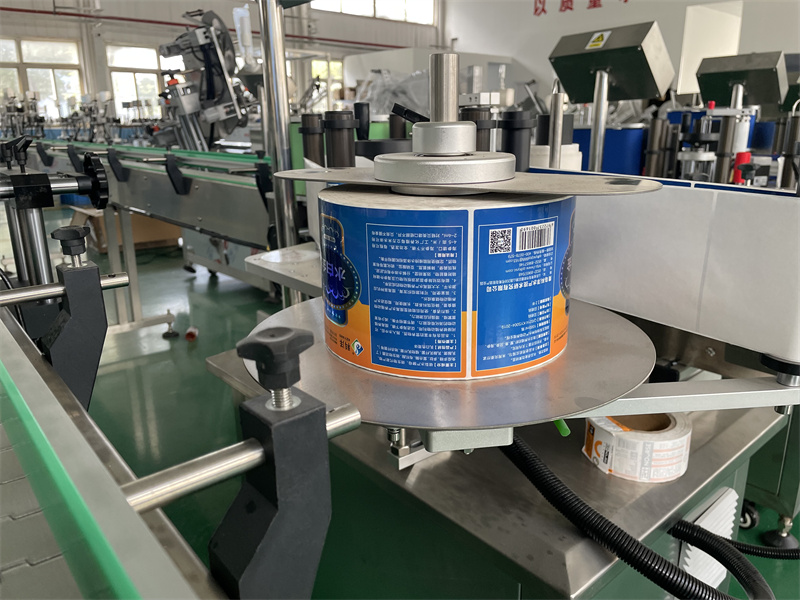

Etikettenroller: mooi en elegant, stofdicht, gemakkelijk te vervangen label.

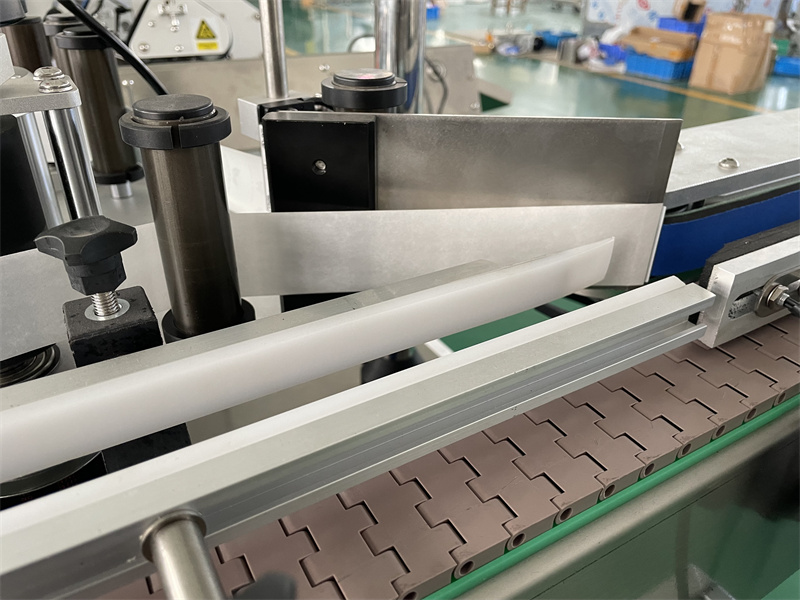

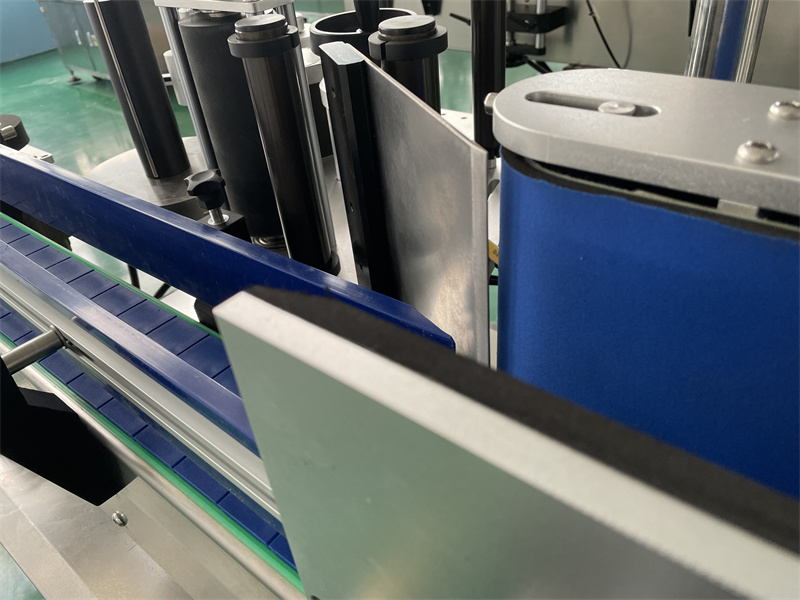

Label stripping mechanisme: het kan de positie van het lostrekken van het etiket aanpassen, de positie van het lostrekken en verzenden kan snel worden aangepast, en het veranderen van het etiket is handig.

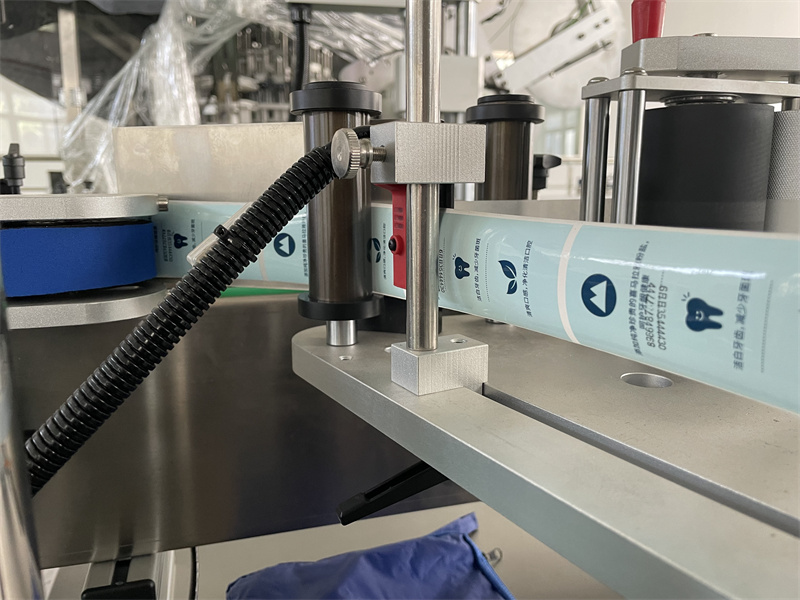

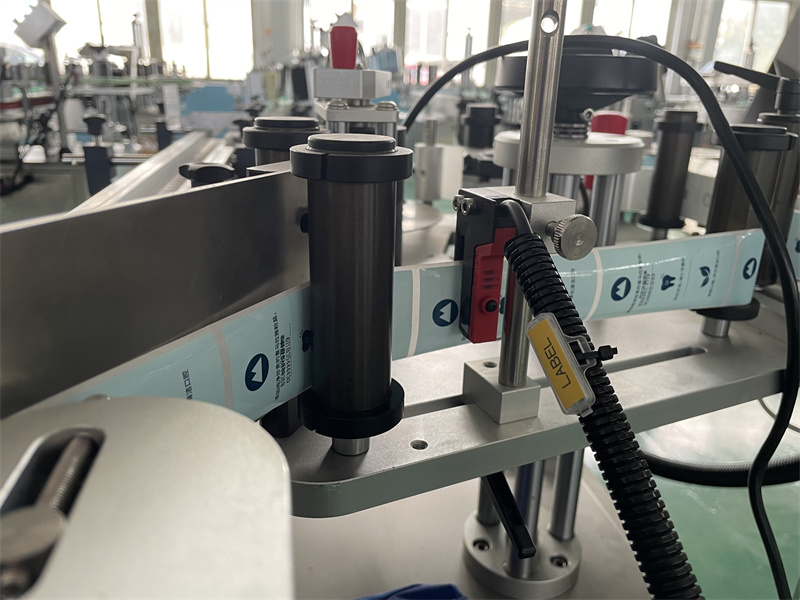

Foto-elektrische detectie: controleer fles en etiket één voor één, geen etiket zonder fles, geen etiket herhaald.

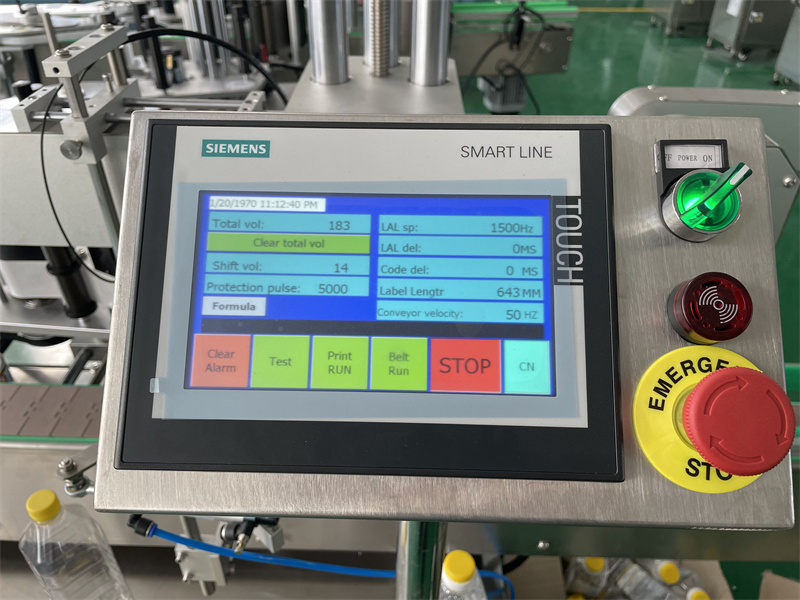

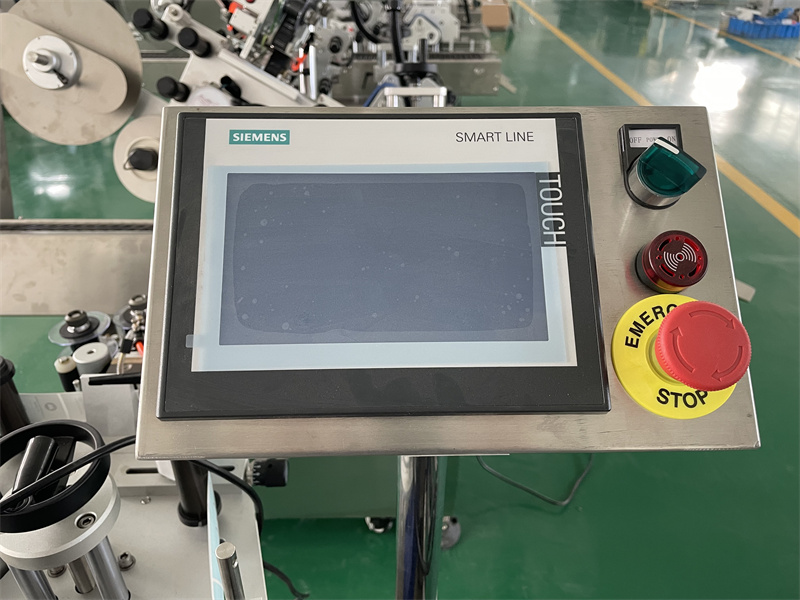

PLC mens-machine touch control scherm: eenvoudig, handig, makkelijk te leren.

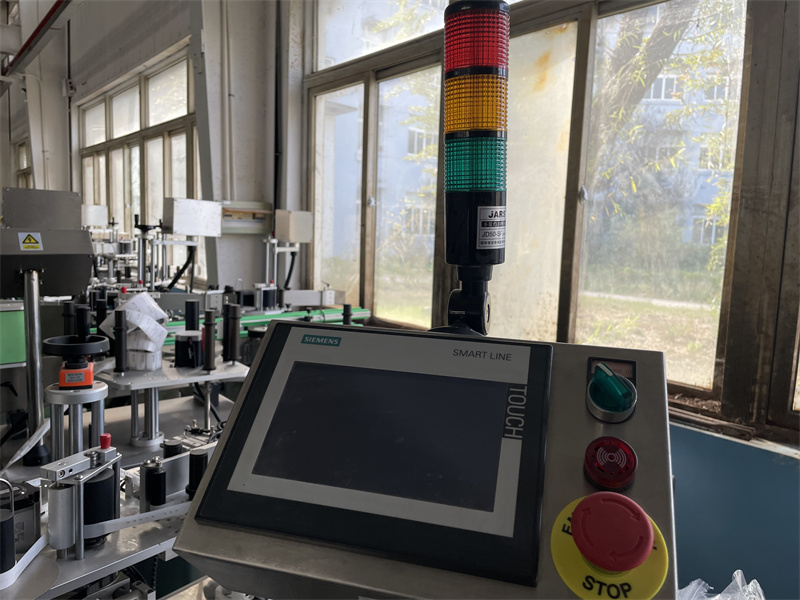

Alarmsysteem: geluid en licht alarm apparaat, productie toezicht handiger, noodstop knop, maximale bescherming van de veiligheid van het personeel.
