Hoge Snelheid Roterende Plaatsende Etiketteermachine

Het verzenden van & het verzamelen van apparaat: de facultatieve distributie (het verzamelen) laden, kan ook direct met de productielijn verbinden en het facultatieve Drukmateriaal flexibele aanpassing met thermische overdrachtprinter, hete drukmachine of inkjet printer, hoogst efficiency met de auto etiketdienst.

Technische parameters

Werkende Video

Werkproces

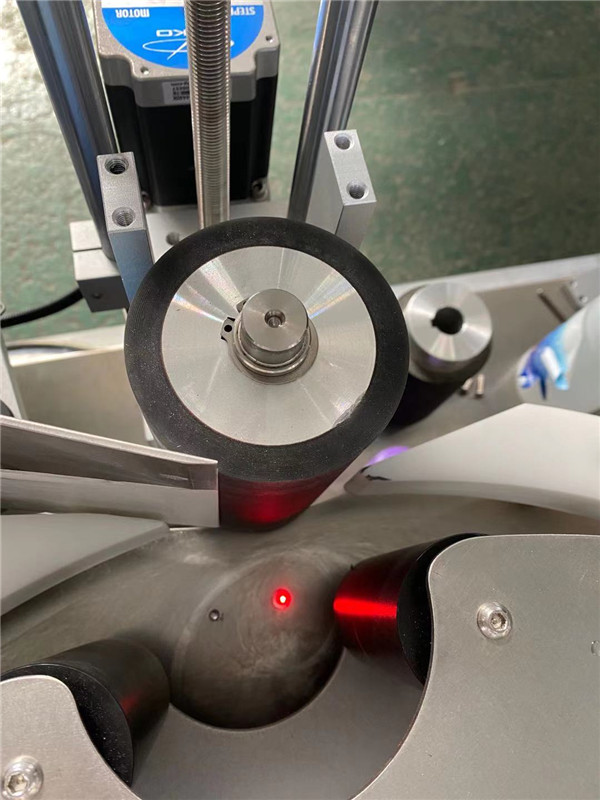

De fles komt de astrolabe binnen via de transportband, en wanneer deze de flesmeetbatterij passeert, geeft de flesmeetbatterij een signaal aan de PLC. Na een vertraging van de PLC draait de draaischijf met de klok mee naar een werkpositie. Wanneer de fles op de positie van de etiketteringsrol staat, wordt de bodem van de fles bevestigd. De batterij voor het merken van de fles ziet de fles, en tegelijkertijd draait de fles met de klok mee met de etiketteringsrol die blijft draaien, en de batterij voor het etiketteren van de fles geeft een signaal aan de PLC wanneer de positioneringssensor onderaan de fles de fles ziet. Na de positioneringssensor op de bodem, lokaliseert het elektrische oog en stuurt een signaal naar de PLC. Op dat moment stuurt de PLC de label feeder om een label uit te stellen dat op de fles wordt bevestigd. Tegelijkertijd, met de medewerking van de etiketteringsrol, wordt het volledige etiket stevig gerold en aan de fles bevestigd. Nadat het oppervlak van de fles is geplakt, draait de stertrekplaat met de klok mee voor een werkpositie, en wordt de fles naar buiten getransporteerd om het hele etiketteringsproces te voltooien. Optionele functies en onderdelen.

Voordelen

1. Toepassingen: ronde containers etiketteren in industrieën zoals farmaceutische en dagelijkse chemische. Plaatsbaar aan de zijkant of onderkant.

2. Sterwiel roterende invoer, aangedreven door nauwkeurige nokkenindexer, 8 werkposities.

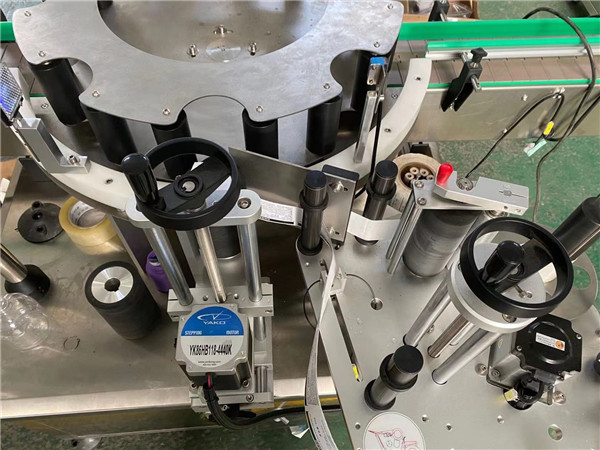

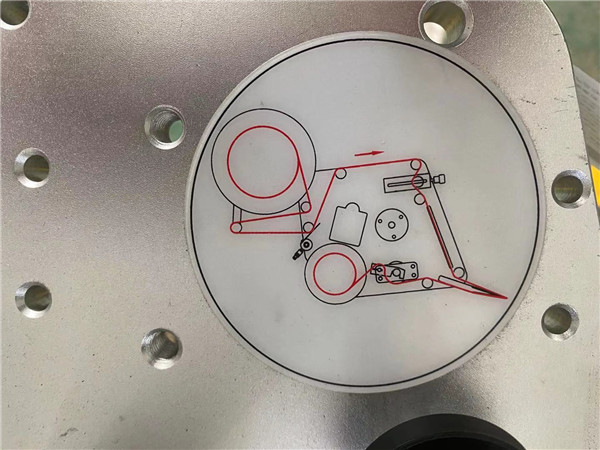

3. Dubbele dringende rolstructuur voor het etiketteringsapparaat, om ervoor te zorgen dat de film van de etikettendrager naar behoren wordt uitgerekt zonder gemakkelijk te worden gebroken. Nieuwe etiketteringskoppeling om de etikettenspanning te stabiliseren voor een soepele werking,

4. 6 dimensionale aanpassing voor de etiketteringspost voor brede aanpassing. Binnen enkele minuten kan de aanpassing voor elk soort etikettering worden voltooid.

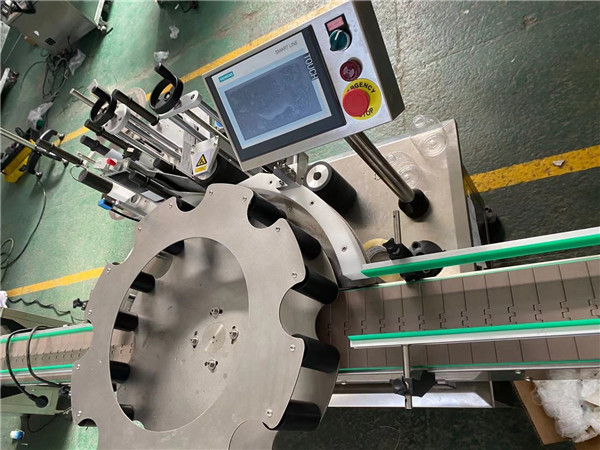

5. Geavanceerd HMI-systeem, eenvoudige toegang tot opgeslagen gegevens, foutherinnering en assistentie-informatie. eenvoudige bediening.

6. Gedreven door servomotor, uitgerust met absolute encoder voor nauwkeurige etikettering.

Belangrijkste kenmerken

De motor keurt Japanse Panasonic servo etikettering systeem, Delta PLC en functionele modules, Panasonic servo hoofdmotor voor bieden, Delta frequentie conversie aanpassing: hoge stabiliteit en synchronisatie, de snelste reactie snelheid is 1200 keer / min, en de koppel is sterk, nooit verliezen stap.

1. Duitse Siemens microcomputerbesturing:

De echte FUZZY (intelligentie) is vrij van instellingen en aanpassingen. Zolang het systeem is ingeschakeld, heeft het systeem alle berekeningen en voorbereidingen voor het etiketteren voltooid, en kan het perfecte product worden gepost door op de startknop te drukken.

2. Werkwijze:

A. Ingevoerde touch-sensitive mens-machine interface, volledige Chinese vertoning, zolang u de instructies op de vertoning volgt, kunt u gemakkelijk online gaan zonder enige ervaring, zeer verminderend de opleidingstijd van personeel; de productiesnelheid kan willekeurig door de mens-machine interface worden geplaatst, kan het de productiesnelheid automatisch aanpassen, en kan met de snelheid van om het even welke productielijn voor de meest efficiënte productieverrichting samenwerken.

B. Als er een abnormale mislukking is: Als het etiket opgebruikt is, de tape gebroken is of ontbreekt, de telinstelling is bereikt, de machine abnormaal is, enz. zal het automatisch stoppen en een alarm versturen.

Machineontwerp

1. Super slijtvast label rollend en klevend mechanisme, met behulp van hard aluminium zandstralen, duurzaam en niet gemakkelijk te dragen.

2. Nauwkeurig differentieel flesscheidingsmechanisme, de nauwkeurigheid van de flesscheiding is zo hoog als ±5mm, en er is geen noodzaak om accessoires te vervangen voor het veranderen van flessen van verschillende specificaties, wat kosten bespaart en gemakkelijk aan te passen is, wat beter is dan andere merken.

3. De stabiele en duurzame machinebasis en verschillende onderdelen nemen een gestandaardiseerd modulair ontwerp aan met volledige uitwisselbaarheid, die 24 uur draait om veiligheid en stabiliteit te garanderen.

4. Het chassis wordt gemaakt van roestvrij staal SUS304 en T6 aluminiumlegering, die nooit zal roesten en aan GMP specificaties zal voldoen.

1) Het drukhoofd keurt solenoïdeklep goed om de cilinder voor het vergelden van beweging te controleren. Vergeleken met de beweging van de slingerverbindingsstang, worden de reactiesnelheid en de druksnelheid zeer verbeterd.

2) De productiedatum, het nummer van de productiepartij en de vervaldatum kunnen tegelijkertijd worden gedrukt, en de drukrichting kan willekeurig volgens gebruikersbehoeften worden aangepast. Het handschrift is duidelijk, hygiënisch en schoon.
