Invoering
Lineaire follow-tracking roterende lobbenpomp vulmachine is ontworpen op basis van een rechtlijnige lobbenpompvulmachine. Het heeft de voordelen van een hoog rendement en hoge precisie en kan zonder schuim worden gevuld met dunne en extreem stroperige producten. Het heeft een aparte servomotor om de lobbenpomp aan te drijven en producten aan elke afzonderlijke vulkop te leveren. De vulkop beweegt zonder onderbreking synchroon met de fles. Hierdoor kunnen verschillende soorten containers worden gevuld, van vaten van 100 g tot 5 kg. Deze machine is gemaakt van 304SS-materiaal, sanitaire aansluiting en kan worden aangesloten op het CIP-systeem. Het is een ideale machine voor het vullen van voedseljam, zoals honing, tomatenjam enzovoort. De machine wordt bestuurd door een bewegingscontroller, die betere prestaties levert dan PLC.
Belangrijkste Voordelen:
1. Het vulbereik is breed van 100ml-5000ml, het is niet nodig om onderdelen te vervangen;
2. Het kan worden aangesloten op het CIP-systeem voor automatische reiniging, waardoor het gemakkelijker wordt om materialen te vervangen;
3. Hoge snelheid, hoge precisie en minder ruimtebezetting;
- Deze machine maakt gebruik van optische vezels om de fles te volgen voor vullen met hoge snelheid en hoge efficiëntie, en er is geen onderbreking in het productieproces.
- Het is geschikt voor het dagelijks vullen van vloeibare pasta's met chemicaliën, zoals shampoo, douchegel, desinfectiemiddel, handdesinfecterend middel en wasmiddel.
- Volledig automatische werking, flesinvoer, positionering, vullen en flesuitvoer worden automatisch geregeld door PLC en het hele proces voldoet aan de GMP-normen.
- Afhankelijk van de kenmerken van verschillende producten kunnen we zuiger-, rotorpomp-, debietmeter-, magneetventielen en andere meetmethoden leveren.
- Voor verschillende soorten flessen met verschillende hoogtes en capaciteiten, met name speciaal gevormde flessen, duurt het slechts 3-5 minuten om de inbedrijfstelling te voltooien.
- Het lost de problemen op van tijdrovend en arbeidsintensief vanwege een grote verscheidenheid, een klein aantal afzonderlijke producten en frequente machine-aanpassingen. Tegelijkertijd is het geschikt voor massaproductie.
| Container size | 100ml to 5000m | ||||||
| Nozzles available | 2 to 4 | ||||||
| Overall dimensions | 1800mm*1300mm*2000mm | ||||||
| Air consumption | 2 to 4 | ||||||
| Electrical | 220 V 50/60hz single phase | ||||||
| Power | 3.5KW | ||||||
| Production rate | 40 to 50 Containers/Minute | ||||||
Toepassing
Belangrijkste Kenmerken
- Hoge snelheid --- 40-50 flessen/min met slechts 2 vulmondstukken;
- Brede toepassing --- snel schakelen voor verschillende flessen en producten;
- Eenvoudig maar zeer schoon --- regeling van de rotorpomp, CIP-reiniging optioneel;
- Touchscreen-bedieningsinterface;
- Ondersteuning van op en neer gaande vulling om effectief schuimvorming te voorkomen;
- De vulnauwkeurigheid kan ±1% bedragen (afhankelijk van het product is de vulnauwkeurigheid anders);
- De vulcilinder is behandeld en geslepen met hard chroom, met een uniek ontwerp van de vulklep, geen lekkage;
- Geen fles geen vulfunctie;
- Ontwerp verschillende positioneringsapparaten volgens de werkelijke situatie van de fles;
- De apparatuur is eenvoudig schoon te maken en kan ook online worden gereinigd of op hoge temperatuur worden gesteriliseerd;
- De apparatuur en het materiaalcontact zijn allemaal gemaakt van 304# roestvrij staal;
- Minder oppervlaktebezetting;

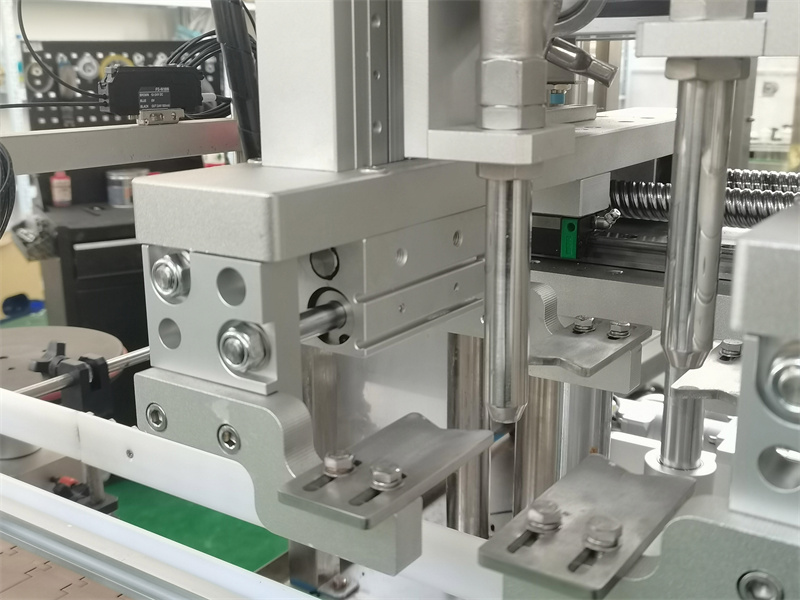

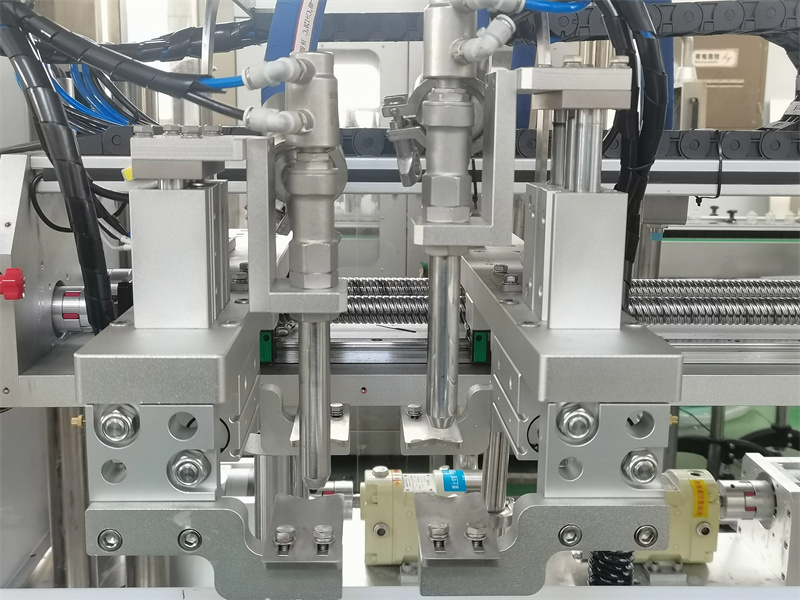

Vullend Hoofd
Elke vulkop is gelijk aan een stand-alone machine, met automatische vulling, die afzonderlijk kan worden geopend of gesloten, en heeft een foutcorrectiefunctie. Ze delen een mobiele tank, elke vulkop en tank zijn verbonden door een slang, snelkoppelingen, onafhankelijke controlesystemen en menu’s, en kunnen afzonderlijk worden geproduceerd.
Slang van hoge kwaliteit
Pas het wereldtopmerk slang aan, zoals TOYOX.
slang kenmerken:
Met standdruk
Met SUS316 versterkte spoel en speciale versterkte structuur, heeft het uitstekende stereotypen en is het geschikt voor druk- en vacuümtransport.
Hoge hittebestendigheid
Het is bestand tegen vloeistoffen op hoge temperatuur binnen 150 ℃ en kan worden gebruikt om de binnenkant van voedselslangen en de vloer te reinigen (voorwaardelijke beperkingen)
Geen Dead Corner Top-tank
1. De bovenste tank heeft een rond of halfrond ontwerp, geen dode hoek, gemakkelijker schoon te maken
2. Dubbele manteltrechter optioneel
3. Mengsysteem optioneel
4. CIP-systeem optioneel
5. 304SS constructiemateriaal, 316SS voor optie
Schoonmaken & Demontage
Automatische reinigingsfunctie: zonder handmatige demontage kan het eenmaal op het touchscreen worden ingesteld om het riool automatisch te reinigen en af te tappen.
MCGS Aanraakscherm
PLC en touch screen controle, eenvoudige bediening en onderhoud, automatische telling, geen fles en geen vulling, one-key reiniging; recept behoud. De steun van het aanrakingsscherm keurt een 360 graad draaibare steun goed, die gemakkelijk te werken, eenvoudig en grootmoedig in verschijning, en sterk in uitvoerbaarheid is, die de exploitant een soort plezier naar believen geeft.
| No | Name | ITEM | quantity |
| 1 | Miniature Circuit Breaker | OSMC32N2C6(Schneider） | 1/pcs |
| 2 | Miniature Circuit Breaker | OSMC32N2C20 (Schneider) | 1/pcs |
| 3 | AC contactor | LC1N2510M5N(Schneider) | 1/pcs |
| 4 | AC contactor | LC1N0910M5N(Schneider) | 1/pcs |
| 5 | Siemens relays | SR2HL-D24.SSF08F | 16/se |
| 6 | switching power supply | IDR-120-24 | 1/pcs |
| 7 | Terminals | TBR-10 | 45/pcs |
| 8 | Fixed seat | HDW-211 | 2/pcs |
| 9 | touch screen | TP2507-E（禾川）HCFA | 1/pcs |
| 10 | Motion Controller | HCQ1-1200-D2(禾川）HCFA | 1/pcs |
| 11 | 0.4KW inverter | E220-0.4G3BE-00（禾川）HCFA | 2/pcs |
| 12 | 0.4KW driver | SV-X3EB040A-A2（禾川）HCFA | 3/pcs |
| 13 | 0.75KW driver | SV-X3EB075A-A2（禾川）HCFA | 2/pcs |
| 14 | 400W power line 5 meters | CAB-PWR75A-5M（禾川）HCFA | 5/pcs |
| 15 | 400W encoder cable 5 meters | CAB-ENC75A-5M（禾川）HCFA | 5/pcs |
| 16 | gateway | FBOX-WIFI(繁易） | 1/pcs |
| 17 | power switch button | SKBO-PX10D(绿色) | 1/pcs |
| 18 | emergency button | NP2-BS541(红） | 1/pcs |
| 19 | Reed sensor | CMSG-020(亚德客）Airtac | 4/pcs |
| 20 | Reed sensor | CMSH-020(亚德客）Airtac | 4/pcs |
| 21 | proximity switch | PSC1205-N3(RIKO) | 8/pcs |
| 22 | Axial Fan | TA12025(220v) | 1/pcs |
| 23 | LED warning light | LTA-505-3WJ DV24V | 1/pcs |
| 24 | Aviation plug | GX16-3 | 1/pcs |
| 25 | Network connection crystal head | 超五类 | 11/pcs |
| 26 | Level relay | 四路 AC220V | 1/pcs |
| 27 | Fiber Optic Sensor | FS-N18N+FU-7F | 1/pcs |
| 28 | Solder-free male and female butt plug-in terminal block XK2EDGRK-5.08MM | 2EDGVC-5.08-5P+2EDGPK-5.08-5P | 2/pcs |
